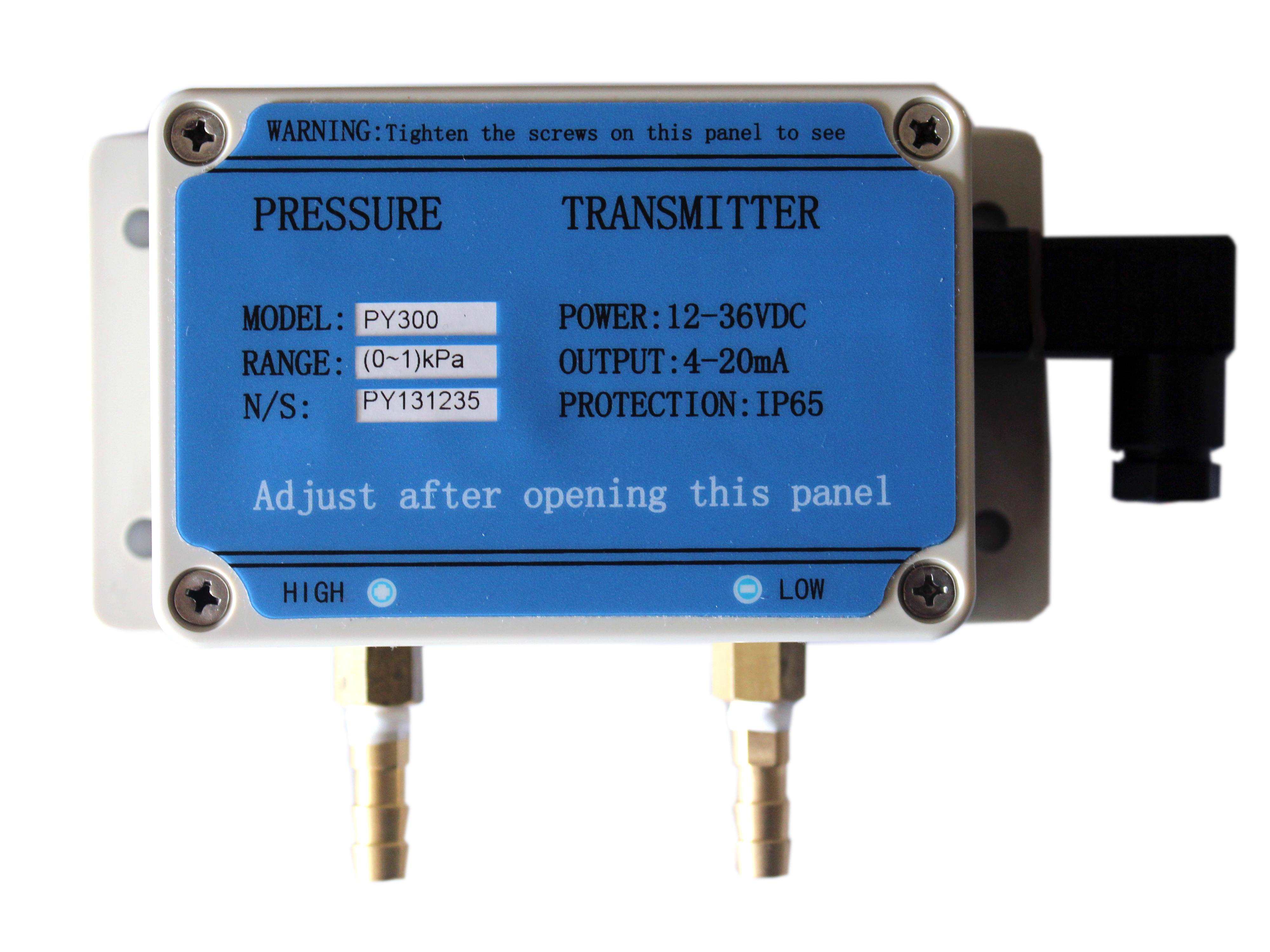

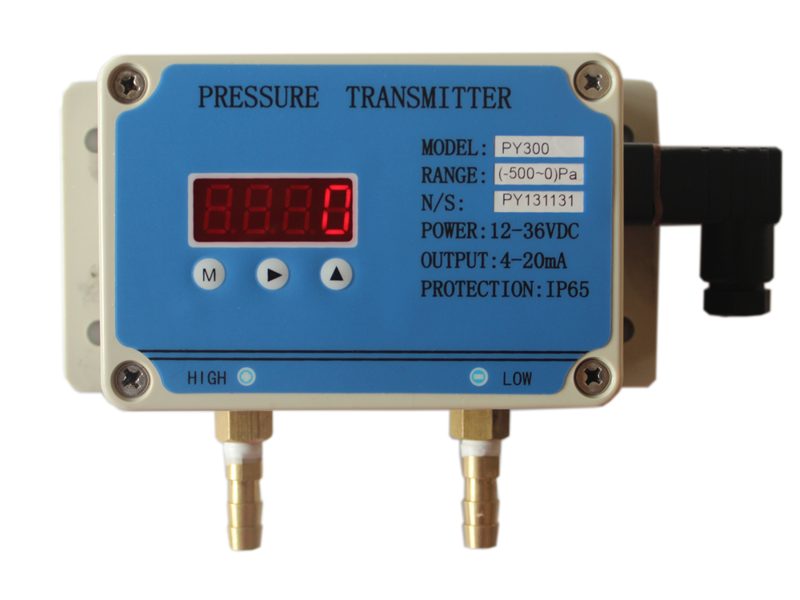

PY 300差壓變送器具有低量程、高穩定性、高精度和安裝使用方便等特點，主要用于暖通空調、潔凈室、鍋爐負壓、暖通空調、風速測量、漏泄檢測、潔凈室、電廠風壓、除塵器、風門控制的空氣微差壓測量。

主要應用

■ 除塵器  鍋爐負壓  風速測量   漏泄檢測

■ 潔凈室  暖通空調  電廠風壓   風門控制

主要特點

■ 可測潮濕、渾濁的空氣

■ 一只變送器可用于差壓、壓力、負壓、正負壓的測量

■ 長期穩定性好

■ 阻尼可調，受動壓影響小

■ 過載能力強達十倍

■  可提供單向或雙向差壓測量

■   抗干擾性能好

■ 可選的LED數字現場指示表

■ 露天安裝，IP65防護等級

技術參數

測量介質

非腐蝕性干燥氣體

測量范圍

測量方式和量程取決于傳感器的適用性,量程遷移時不要超過傳感器的測量上下限。

最小:0~100Pa   最大:0~100KPa

輸出

4~20mA

精 確 度

量程>35kPa時優于0.2%；

量程在1kPa~35kPa時優于0.5%；

量程<1kPa時優于1.0%

啟動時間

2秒，不需要預熱

長期穩定性

±0.8%F.S/年

溫度系數

0.3%F.S/10℃(在-40~85℃內,零點和量程合計)

供電電壓

12~36VDC，帶LED顯示表頭時為15~36VDC;

現場指示

4位LED數字顯示表

環境溫度

-20℃～70℃

相對濕度

≤85% RH （避免強腐蝕氣體）

 引壓接口

?8倒刺接口 或M8x1內螺紋

材質

<傳感器接頭>：黃銅、鋁合金

<外殼>：ABS工程塑料

外殼防護

IP65

電氣連接

防水接頭

PY 300差壓變送器產品選型

1    產品型號

PY 300差壓變送器

2   測量方式選擇

DP 差壓   GP 表壓  AP 絕壓

3  測量范圍及傳感器選擇

    量程選擇表

4  精度等級

A2  0.2%     A5  0.5%       A10  1%

5  計量和顯示單位選擇

1、Psi   2、Pa/kPa/MPa   3、mbar/bar   4、mmHg   5、torr   6、atm   7、%

8、mm/cm/m   9、in.H2O/ft.H2O   10、in.Hg   11、g或kg/cm2   12、mA  13、mmH2O

6  過程連接

N4  ?8倒刺接口

G4  M8x1內置螺紋

7  顯示

L0 不帶顯示器

L1 4位LED數字顯示器

舉例 ：PY300-DP4EA11N4L0

[DP]：差壓

[4E]： 0～210

[A2]： 0.2%

[1]： psi[N4]：?8倒刺接口

[L0]：不帶顯示器

差壓變送器量程選型

備注：

G=表壓;D=差壓;保證準確度的溫度范圍:①、②(0~50)℃;③與玻璃、陶瓷、硅、室溫硫化硅橡膠、

鎳、金、鋁等材料相兼容的非腐蝕性氣體
